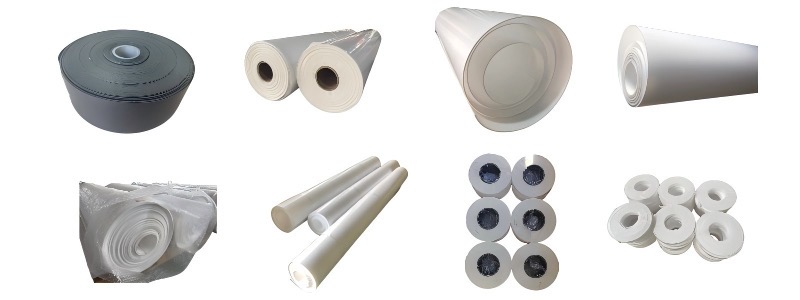

四氟车削板产品简介
四氟车削板是以纯聚四氟乙烯(PTFE)模压毛坯为原料,通过精密数控车削工艺加工而成的高性能工程塑料板材。作为PTFE制品的精加工形态,其完美保留了PTFE优异的化学稳定性和耐温性,同时具备普通模压板无法比拟的尺寸精度和表面质量,是高端工业领域的理想选择。
核心优势
- 精密加工:厚度公差可达±0.01mm,表面粗糙度Ra0.4-1.6μm
- 结构致密:孔隙率<0.3%,杜绝介质渗透(模压板1-2%)
- 超大尺寸:最大宽度1500mm,长度5000mm(可卷装供应)
- 性能卓越:
- 耐温范围:-200℃~+260℃(短期300℃)
- 介电强度:40-60kV/mm
- 摩擦系数:0.05-0.10
关键应用领域
- 密封系统:
✅ 半导体设备真空密封(Ra≤0.8μm)
✅ 石油化工高压法兰垫片(3-6mm厚)
- 电子电气:
✅ 5G基站高频绝缘件
✅ 高压开关隔离板
- 防腐工程:
✅ 浓硫酸储罐衬里(耐98%酸)
✅ 电解槽绝缘隔膜
- 特殊领域:
✅ 医疗植入器械组件(ISO 10993认证)
✅ 航天器密封件(通过-196℃~+280℃测试)
工艺特点
1. 加工技术:
- 采用金刚石刀具精密车削
- 可实现0.1mm超薄加工
- 支持镜面抛光(Ra≤0.4μm)
2. 改性选项:
- 高纯电子级(金属离子<1ppb)
- 抗静电型(表面电阻10⁶-10⁸Ω)
- 耐磨增强型(PV值≥4MPa·m/s)
选型建议
- 常规密封:选用1-3mm标准级
- 超高压工况:推荐6-10mm加强型
- 食品医疗:指定医用级原料(符合USP VI类)
关键特性对比
特性
车削板
模压板
生产工艺
精密车削
模压烧结
表面质量
Ra 0.8-1.6μm
Ra 3.2-6.3μm
厚度公差
±0.05mm
±0.2mm
最大尺寸
宽≤1500mm,长≤5000mm
常规≤1000×1000mm
孔隙率
<0.3%
1-2%
基础特性
项目
参数
测试标准
对比优势
原材料
100%纯PTFE模压毛坯
-
无添加剂,纯度>99.9%
生产工艺
精密数控车削
ASTM D4894
无接缝一体成型
密度
2.14-2.20 g/cm³
ASTM D792
孔隙率<0.3%(模压板1-2%)
颜色
乳白色
目测
可定制灰/黑等色
机械性能
性能指标
数值范围
模压板对比
测试方法
拉伸强度
25-32 MPa
+15-20%
ASTM D638
断裂伸长率
350-500%
+30-50%
ASTM D638
压缩强度(10%变形)
18-25 MPa
抗蠕变性更优
ASTM D695
弯曲模量
400-600 MPa
尺寸稳定性更佳
ASTM D790
规格参数
项目
标准范围
可定制范围
厚度
0.5-10mm
0.1-30mm
宽度
≤1500mm
≤2500mm
长度
≤5000mm
卷材连续
最小加工厚度
0.1mm
需特殊刀具
加工参数
工艺
推荐参数
推荐参数
CNC车削
转速800-1200rpm,进给0.1mm/r
金刚石刀具
钻孔
0.05-0.1mm/rev,冷却液
防分层
粘接
钠萘处理+环氧胶,80℃固化2h
剥离强度≥15N/cm
热成型
200℃±5℃,0.3-0.5MPa
专用模具
技术参数
参数
指标
测试标准
厚度范围
0.1-30mm
-
密度
2.14-2.20 g/cm³
ASTM D792
拉伸强度
25-32 MPa
ASTM D638
断裂伸长率
350-500%
ASTM D638
连续使用温度
-200℃~+260℃
ASTM D794
介电强度
40-60 kV/mm
ASTM D149
加工指南
工艺
参数
注意事项
二次加工
转速800-1200rpm
金刚石刀具
钻孔
进给量0.05-0.1mm/rev
冷却液辅助
粘接
钠萘处理+环氧胶
剥离强度≥15N/cm
热成型
200℃±5℃,0.3-0.5MPa
专用模具
应用对照
应用领域
推荐厚度
表面要求
替代方案
半导体密封
1-3mm
Ra≤0.8μm,无尘
PEEK板
高压法兰垫片
3-6mm
镜面抛光
金属缠绕垫
化工衬里
8-15mm
背胶处理
喷涂PTFE
电缆绝缘
0.5-1mm
无毛刺
FEP薄膜
特殊型号
类型
关键技术
性能指标
高纯电子级
超净车削环境
Na+<0.1ppm
抗静电型
碳纤维混合车削
表面电阻10⁶-10⁸Ω
耐磨增强型
纳米氧化铝填充
PV值≥4MPa·m/s
医用灭菌型
γ射线耐受处理
50kGy剂量不降解
质量认证
- FDA 21 CFR 177.1550(食品级)
- UL 94 V-0阻燃认证
- RoHS 2.0环保认证
- ISO 10993-5(医疗级)
选型建议
- 超薄应用(0.1-0.5mm):建议复合增强材料使用
- 高压密封:选择3-6mm厚度,镜面抛光处理
- 半导体:指定电子级高纯材料(金属离子<1ppb)
