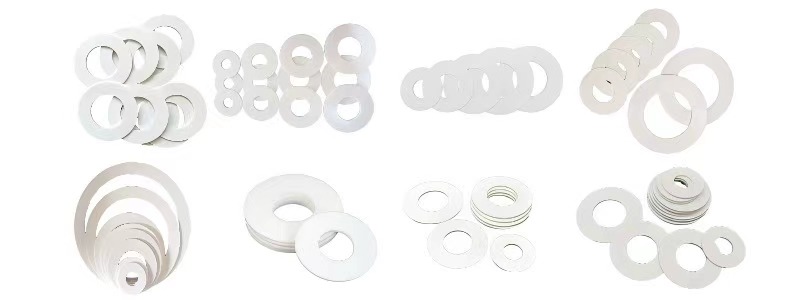

四氟包覆垫片专业简介

四氟包覆垫片是以聚四氟乙烯（PTFE）为包覆层，复合多种增强芯材制成的高性能密封元件。该产品完美融合了PTFE卓越的化学惰性与增强材料的机械强度，是现代工业密封领域的标杆解决方案。

核心价值体现

1. 化学防护专家

   可耐受98%浓硫酸、37%盐酸等强腐蚀介质，在酸碱交替工况下保持稳定密封

2. 极端工况卫士

   - 低温型：-196℃液氮环境不脆化

   - 高温型：短时耐温达300℃（石墨增强款）

3. 智能密封革新

   最新型号集成压力传感纤维，实现密封状态实时监测（可选）

技术演进里程碑

- 第五代产品采用梯度密度压制技术，边缘密封压力提升50%

- 纳米Al₂O₃改性版本在核电领域实现60年设计寿命

- 激光微孔处理技术使密封接触面积增加70%

典型应用场景

- 化工领域：氯碱生产设备、酸洗线法兰密封

- 能源行业：LNG接收站超低温管道、核电站主泵

- 电子制造：半导体湿法设备超高纯介质输送

- 生物医药：符合FDA要求的无菌生物反应器

当前技术前沿：

- 正在测试的石墨烯改性垫片导热系数达25W/(m·K)

- 4D打印形状记忆垫片可自适应法兰变形

- 生物可降解PTFE复合材料进入中试阶段

该产品已形成DN15-DN3000全尺寸系列，通过ASME、PED等18项国际认证，在全球50多个国家的大型工程项目中取得成功应用。

基础特性参数

参数项	技术指标	测试标准
材质组成	PTFE+金属/非金属芯材	ASTM D1710
工作温度	-196℃ ~ +260℃（短时300℃）	ASTM D696
额定压力	0.6~15MPa（视结构类型）	ASME B16.20
压缩率	15~25%	ASTM F36
回弹率	≥15%	ASTM F36
密度	2.1~2.3 g/cm³	ASTM D792
表面粗糙度	Ra ≤ 0.8μm（电抛光型）	ISO 4287

结构类型对比

类型	芯材材质	压力范围	特点	适用标准
标准型	橡胶	≤2.5MPa	经济通用	DIN 2690
增强型	304不锈钢	≤10MPa	抗压抗蠕变	ASME B16.21
高弹型	石墨	≤6MPa	高温稳定性好	EN 1514-1
导电型	碳纤维	≤4MPa	表面电阻10⁴Ω	ISO 8031
超高纯型	PFA复合	≤3MPa	金属离子析出<0.1ppb	SEMI F57

典型结构类型

类型	结构特征	适用压力	典型应用
橡胶芯包覆型	PTFE包覆NBR/SBR橡胶	≤2.5MPa	低压酸碱管道
金属齿形骨架型	不锈钢波纹板+PTFE双面包覆	≤15MPa	石油化工高压法兰
石墨增强型	PTFE+膨胀石墨复合层	≤10MPa	高温蒸汽系统
特氟龙复合型	PFA内层+PTFE外层	≤6MPa	超高纯电子化学品输送

尺寸参数表

公称直径DN	法兰外径(mm)	垫片内径(mm)	垫片厚度(mm)
15	95	18	1.5/3.0
50	165	55	20./3.0
100	220	105	2.5/4.5
300	400	305	3.0/5.0
600	705	610	4.0/6.0

行业认证对照

认证标准	认证内容	适用行业
FDA 21 CFR 177.1550	食品接触安全认证	食品/制药
TA Luft	德国空气洁净标准	化工/环保
NORSOK M-710	挪威石油标准	油气开采
ASME B16.20	美标管道法兰垫片规范	通用工业
ISO 10993-5	医疗器械生物相容性	医疗设备

工况选型对照

工况要求	推荐类型	技术依据
强酸+高压（10MPa）	钛骨架增强型	耐蚀+高强度
超低温（-150℃）	纳米SiO₂改性型	抗冷流变
频繁拆卸	石墨缠绕复合型	回弹性能优异
无菌环境	电抛光PFA复合型	Ra≤0.5μm
防爆区域	碳纤维导电型	表面电阻≤10⁶Ω

创新技术亮点

1. 表面微结构化处理：激光雕刻微米级纹路，密封接触面积增加70%

2. 梯度密度设计：采用多层复合压制技术，边缘密度＞中心区20%

3. 智能预警功能：嵌入式导电纤维网络，实时监测密封失效（可选）

行业应用

- 化工行业：反应釜、泵阀密封，耐HF酸等特殊介质

- 制药设备：符合FDA要求的无菌管道连接

- 能源领域：LNG管道法兰、核电站冷却系统

- 食品加工：乳品发酵罐、果汁灌装线密封

选型要点

1. 介质兼容性：需验证PTFE对特定化学品的耐受性

2. 工况参数：根据温度/压力选择芯材类型（如＞150℃禁用橡胶芯）

3. 法兰标准：匹配法兰面型式（RF/FF/RJ等）及尺寸精度
