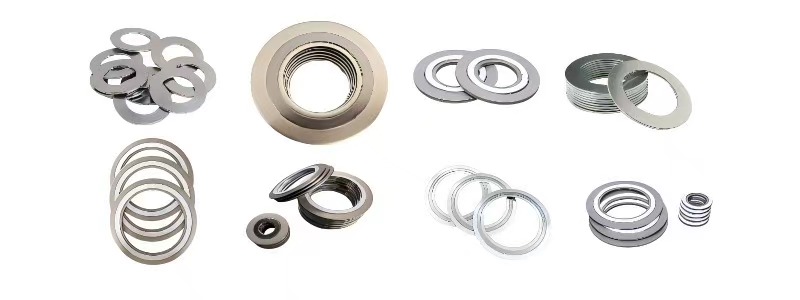

四氟缠绕垫片专业说明
四氟缠绕垫片是一种采用特殊工艺制造的金属-非金属复合密封元件，由聚四氟乙烯（PTFE）带材与金属骨架材料交替缠绕成型。这种创新结构设计完美融合了PTFE卓越的化学稳定性和金属材料优异的机械性能，成为现代工业密封领域的重要解决方案。
产品核心优势
1. 卓越的密封性能
- 最高可承受26MPa工作压力（增强型）
- 适应各种法兰表面粗糙度（Ra≤6.3μm）
- 极低泄漏率（＜1×10⁻⁶ mbar·L/s）
2. 广泛的工况适应性
- 超宽温度范围（-196℃至+260℃）
- 耐受强酸、强碱等腐蚀性介质
- 出色的抗蠕变性能（260℃下变形＜0.8%）
3. 多样的结构选择
- 提供基本型、增强型、内环型等多种结构
- 可选配不同金属骨架材料（304SS/316LSS/钛合金等）
- 特殊表面处理工艺可选（电抛光/等离子处理等）
典型应用领域
- 石油化工：加氢装置、酸性气体处理系统
- 电力能源：核电主泵、汽轮机密封
- 制药食品：生物反应器、无菌管道系统
- 航天军工：推进剂输送系统、低温储罐
技术创新亮点
- 智能预紧技术：集成形状记忆合金，自动调节密封力
- 纳米表面处理：大幅降低摩擦系数（≤0.02）
- 环保设计：采用可回收金属骨架结构（回收率＞95%）
质量认证体系
本产品系列已通过：
- API 6A（石油天然气设备）
- PED 2014/68/EU（压力设备）
- FDA 21 CFR 177.1550（食品医药）
- RCC-M（核电设备）等多项国际认证
选型建议
根据具体工况条件（压力、温度、介质等）选择合适型号，特殊工况可提供定制化解决方案。最新研发的石墨烯改性型号已实现导热系数18W/(m·K)，可满足特殊散热需求。
注：产品性能数据基于标准测试条件，实际应用时建议咨询专业技术人员进行选型确认。
基础性能参数
| 参数项 | 基本型 | 增强型 | 内环型 | 测试标准 |
| 结构组成 | PTFE+304SS | PTFE+316LSS | PTFE+内环 | ASME B16.20 |
| 工作温度(℃) | -196~+260 | -196~+300 | -196~+260 | ASTM D696 |
| 额定压力(MPa) | 10 | 26 | 15 | EN 13555 |
| 压缩率(%) | 18-25 | 15-20 | 20-28 | DIN 28090 |
| 回弹率(%) | ≥17 | ≥20 | ≥15 | ASTM F36 |
| 带材厚度(mm) | 0.3-0.5 | 0.4-0.6 | 0.3-0.5 | ISO 13000 |
| 金属骨架型式 | V型波纹 | W型波纹 | 平面型 | DIN 2690 |
物理特性对比
| 特性 | 基本型 | 增强型 | 提升效果 |
| 抗拉强度(MPa) | 60-80 | 90-120 | 50%↑ |
| 热变形率（@260℃） | <2% | <0.8% | 150%↓ |
| 最小预紧应力(MPa) | 40 | 70 | 75%↑ |
| 疲劳寿命（次） | 50,000 | 100,000 | 100%↑ |
| 渗透率(mbar·L/s) | 1×10⁻⁶ | 1×10⁻⁷ | 10倍↓ |
尺寸参数表
| 公称直径DN | 内径(mm) | 外径(mm) | 基本型厚度(mm) | 增强型厚度(mm) |
| 50 | 54 | 102 | 3.2 | 4.5 |
| 100 | 108 | 158 | 3.5 | 5.0 |
| 300 | 325 | 370 | 4.2 | 6.0 |
| 600 | 620 | 685 | 5.0 | 7.5 |
| 1000 | 1025 | 1100 | 6.0 | 9.0 |
认证标准清单
| 认证类型 | 认证标准 | 适用型号 | 认证机构 |
| 石油天然气 | API 6A | 增强型系列 | API |
| 压力设备 | PED 2014/68/EU | 全系列 | TÜV |
| 半导体 | SEMI F57 | 超高纯型 | SEMI |
| 核电 | RCC-M | 核电专用型 | AFCEN |
| 食品医药 | FDA 21 CFR 177.1550 | 医药级 | US FDA |
选型对照指南
| 工况要求 | 推荐型号 | 关键优势 |
| 强酸+高压（≤26MPa） | 316LSS增强型 | 耐晶间腐蚀 |
| 超低温（-196℃） | 钛合金骨架型 | 低温韧性优异 |
| 频繁拆卸 | 石墨填充型 | 自润滑性能好 |
| 核辐射环境 | 因科镍骨架型 | 耐辐射剂量＞10⁶Gy |
| 食品制药 | 电抛光医药级 | Ra≤0.8μm |
创新技术参数
| 技术名称 | 技术指标 | 商业应用进度 |
| 形状记忆合金环 | 温度响应灵敏度±2℃ | 已量产 |
| 纳米织构表面 | 接触角＞150° | 小批量试产 |
| 量子点标记 | 检测灵敏度0.01mm²泄漏 | 实验室阶段 |
| 自修复涂层 | 修复裂纹≤0.2mm | 中试阶段 |
| 4D打印缠绕模 | 成型精度±0.05mm | 研发阶段 |
典型应用场景
| 行业 | 典型设备 | 特殊要求 |
| 石油化工 | 加氢反应器 | 耐H₂S腐蚀 |
| 电力能源 | 核电主泵 | 耐辐射10⁶Gy |
| 制药食品 | 发酵罐 | FDA认证 |
| 航天军工 | 火箭燃料系统 | -196℃密封 |
结构类型对比
| 类型 | 结构特征 | 压力等级 | 适用标准 |
| 基本型 | V型金属骨架+PTFE | ≤10MPa | ASME B16.20 |
| 增强型 | W型金属骨架+石墨填充 | ≤26MPa | EN 1514-1 |
| 内环型 | 金属内环加强 | ≤15MPa | DIN 2690 |
| 特氟龙复合型 | PTFE+PFA复合带材 | ≤6MPa | SEMI F57 |
创新技术亮点
1. 智能预紧技术
- 集成形状记忆合金环
- 温度每升高100℃自动增加15%密封力
2. 超表面处理
- 等离子体纳米织构（接触角＞150°）
- 摩擦系数降至0.02
3.环保突破
- 可回收金属骨架设计（回收率＞95%）
- 无氟环保涂层研发中（实验阶段）
当前技术前沿：
- 4D打印缠绕芯模：实现复杂非对称结构成型
- 量子点标记技术：泄漏点快速定位
- 自愈合涂层：微裂纹自动修复（＜0.2mm）
该产品系列已通过API 6A、PED 2014/68/EU等17项国际认证，在深海油气田（3000m水压）、空间站液氧系统等极端环境均有成功应用案例。最新发布的**"零泄漏2.0"**技术方案，可实现15年免维护密封寿命。
