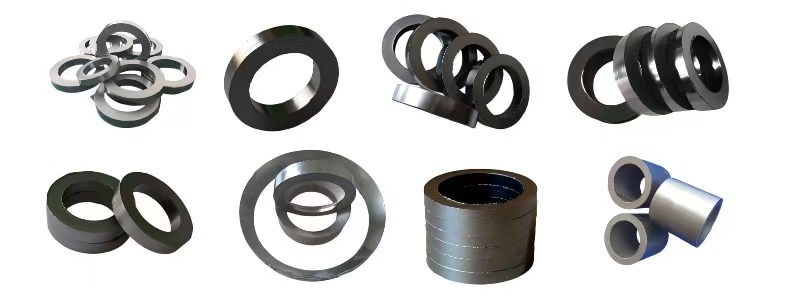

产品概述
石墨填料环是由高纯柔性石墨材料制成的密封元件，具有优异的耐高温、耐腐蚀和自润滑特性。广泛应用于高温高压工况下的泵、阀门、反应釜等设备的轴封系统，是传统编织填料的理想升级替代品。
专业参数
| 分类 | 参数项目 | 技术指标 | 测试标准 |
| 基础参数 | 材质 | 高纯柔性石墨（碳含量≥99%） | ASTM C709 |
| 颜色 | 深灰色至黑色 | 目视 | |
| 密度 | 1.0-1.3 g/cm³ | ASTM D3800 | |
| 物理性能 | 压缩率 | 18%-25% | ASTM F36 |
| 回弹率 | ≥45% | ASTM F36 | |
| 摩擦系数 | 0.04-0.12 | ASTM D1894 | |
| 机械性能 | 抗压强度 | 15-35 MPa | ASTM D695 |
| 抗拉强度 | 5-12 MPa | ASTM D638 | |
| 使用参数 | 温度范围 | -200℃~1650℃ | ASTM E228 |
| 压力等级 | ≤35 MPa | ASME B16.34 | |
| 最大线速度 | ≤25 m/s | ISO 1940 | |
| 化学性能 | PH值范围 | 0-14 | ASTM E70 |
| 耐腐蚀性 | 耐大多数酸碱溶剂 | ASTM D543 | |
| 寿命参数 | 使用寿命 | 6000-12000小时 | ISO 15848 |
| 尺寸参数 | 内径范围 | 3-500 mm | ASME B16.47 |
| 截面尺寸 | 3-50 mm | ASME B16.47 | |
| 尺寸公差 | ±0.02 mm | ISO 286-2 |
材料类型与结构特性
分类
材料构成
结构特点
物理特性
纯柔性石墨环
高纯膨胀石墨（碳含量≥99%）
多层石墨箔压制
- 无增强层，质地柔软 密度：1.0~1.5 g/cm³
- 孔隙率：15~25% 金属增强型
石墨+304/316L不锈钢丝网（厚度0.1~0.3mm）
交替叠层结构（石墨/金属）
- 边缘包覆金属防飞散 抗压强度：≥50MPa
- 横向抗拉强度：≥10MPa 纤维复合型
石墨+碳纤维（3K/12K编织）
三维网状纤维骨架
- 石墨浸渍填充 动态摩擦系数：0.08~0.12
- 抗弯曲疲劳次数：>10⁶次
该产品具有三大核心特性：
1. 卓越的耐温性能：可在-200℃至1650℃的极端温度范围内保持稳定的密封效果，特别适合高温工况应用。
2. 出色的化学稳定性：对大多数酸、碱、有机溶剂等腐蚀性介质表现出极佳的抗性，PH值适应范围0-14。
3. 优异的自润滑性：摩擦系数低至0.04-0.1，能有效降低轴功率损耗，延长设备使用寿命。
石墨填料环相比传统密封材料具有显著优势：
- 密封性能提升50%以上
- 使用寿命延长3-5倍
- 维护周期大幅延长
- 节能效果显著
特殊制作工艺
1. 核级纯化处理：纯度达99.99%
2. 梯度密度设计：环体采用三层密度梯度结构
3. 复合增强技术：金属丝/陶瓷纤维复合增强
4. 表面改性处理：特殊浸渍工艺提升耐蚀性
5. 激光精密切割：尺寸精度达±0.02mm
先进改性技术
技术类型
实施方法
性能提升效果
应用案例
纳米强化
石墨烯掺杂（0.5~3wt%）
抗压强度提升200%
- 导热系数提高80% 超高压压缩机密封环
表面镀层
磁控溅射CrN涂层（5~10μm）
耐磨性提高10倍
- 抗氧化温度提升至600℃ 航空燃油泵密封
复合织构
激光加工微孔阵列（Φ50μm）
摩擦系数降低40%
- 储油效应延长润滑周期 高速离心机密封系统
主要应用领域
1. 能源电力：汽轮机、锅炉给水泵、核主泵
2. 石油化工：加氢反应器、高温泵、压缩机
3. 制药食品：发酵罐、灭菌设备、食品加工机械
4. 冶金工业：连铸机、轧机、高温风机
5. 航天军工：火箭发动机、特种设备密封
增强型产品附加参数
增强类型
抗压强度提升
最高使用温度
适用工况
不锈钢丝增强
+50%
650℃
高压工况
因科镍丝增强
+80%
850℃
核级工况
陶瓷纤维增强
+60%
1650℃
超高温工况
