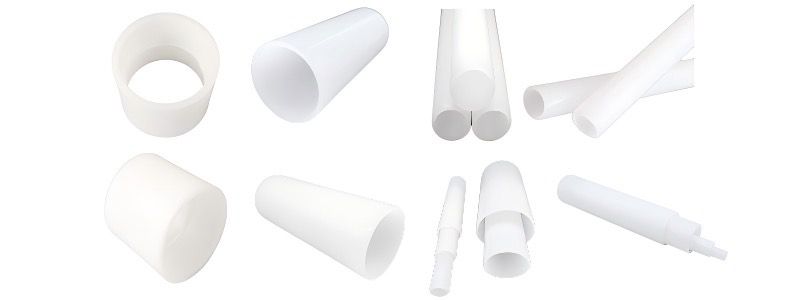

PVDF管（聚偏氟乙烯管）专业介绍
PVDF管是以聚偏氟乙烯（Polyvinylidene Fluoride）为主要原料制成的高性能工程塑料管道，凭借其优异的综合性能，已成为腐蚀性介质输送系统的首选管材之一。
材料特性
PVDF管具有以下突出特性：
- 卓越的耐化学性：可耐受大多数强酸、强碱及有机溶剂，包括70%硫酸、37%盐酸和40%氢氧化钠等腐蚀性介质
- 优异的耐温性能：长期使用温度范围-40℃至140℃，短期可承受150℃高温
- 良好的机械强度：拉伸强度45-55MPa，弯曲强度60-75MPa，兼具刚性和韧性
- 突出的耐候性：抗紫外线性能优异，户外使用寿命可达15年以上
- 优异的电气性能：体积电阻率>10¹⁶Ω·cm，介电强度20-25kV/mm
产品类型
根据应用需求，PVDF管主要分为：
1. 标准级PVDF管：基础型号，适用于一般腐蚀性介质输送
2. 玻纤增强PVDF管：添加30%玻璃纤维，机械强度提升50%以上
3. 导电PVDF管：具有抗静电功能，表面电阻可调
4. 超纯PVDF管：金属离子含量<50ppb，适用于半导体行业
主要应用领域
- 化工行业：酸、碱等腐蚀性介质输送系统
- 电子行业：超纯水输送、化学品分配系统
- 环保工程：废水处理、废气净化装置
- 医药食品：制药设备、食品加工管道
- 新能源：锂电池电解液输送系统
安装与维护
PVDF管可采用以下连接方式：
- 热熔对接：适用于DN20-DN315管径
- 法兰连接：适用于DN50-DN400管径
- 承插焊接：适用于小口径管道
安装时需注意：
- 支架间距不超过1.5m（DN50以下）
- 热膨胀补偿（膨胀系数0.12mm/m·℃）
- 压力测试应为工作压力的1.5倍
质量认证
PVDF管已通过多项国际认证：
- 饮用水认证：NSF/ANSI 61
- 食品接触认证：FDA 21 CFR 177
- 半导体标准：SEMI F57
- 阻燃认证：UL94 V-0
随着材料技术的进步，PVDF管在新能源、半导体等新兴领域的应用不断扩大。其优异的耐腐蚀性能和相对金属管道的成本优势，使其在化工防腐领域具有广阔的发展前景。
基础物性参数表
性能指标 |
标准级 |
玻纤增强级 |
导电级 |
超纯级 |
测试标准 |
密度(g/cm³) |
1.78 |
1.85 |
1.82 |
1.77 |
ISO 1183 |
拉伸强度(MPa) |
48 |
75 |
52 |
50 |
ISO 527 |
爆破压力(MPa) |
12.5 |
18.0 |
14.0 |
13.0 |
ISO 1167 |
热导率(W/m·K) |
0.19 |
0.25 |
0.22 |
0.18 |
ASTM E1530 |
维卡软化点(℃) |
140 |
155 |
145 |
142 |
ISO 306 |
标准规格尺寸
公称直径(mm)
外径(mm)
壁厚(mm)
承压等级(PN)
16
16.0±0.2
1.5±0.2
6.3
20
20.0±0.3
1.9±0.2
6.3
25
25.0±0.3
2.3±0.3
6.3
32
32.0±0.3
2.9±0.3
6.3
40
40.0±0.4
3.7±0.4
6.3
50
50.0±0.5
4.6±0.5
6.3
耐化学性能
化学介质
浓度
耐温(℃)
耐受性
硫酸
≤70%
60
优
盐酸
≤37%
80
优
硝酸
≤40%
40
良
氢氧化钠
≤40%
80
优
丙酮
100%
25
可
乙醇
100%
60
优
管材规格参数
公称直径(mm) |
外径公差(mm) |
壁厚系列(mm) |
圆度公差 |
直线度(mm/m) |
10-32 |
±0.2 |
1.5/2.0/3.0 |
0.5% |
≤2 |
40-63 |
±0.3 |
2.0/3.0/4.0 |
0.4% |
≤1.5 |
75-160 |
±0.5 |
3.0/4.0/6.0 |
0.3% |
≤1 |
200-400 |
±0.8 |
5.0/8.0/10.0 |
0.2% |
≤0.8 |
连接方式技术参数
连接类型 |
适用管径(mm) |
压力等级(PN) |
温度范围(℃) |
密封材料 |
法兰连接 |
50-400 |
10-16 |
-40~140 |
PTFE垫片 |
热熔对接 |
20-315 |
6.3-10 |
-40~120 |
PVDF |
承插焊接 |
10-160 |
4.0-6.3 |
-40~100 |
PVDF |
