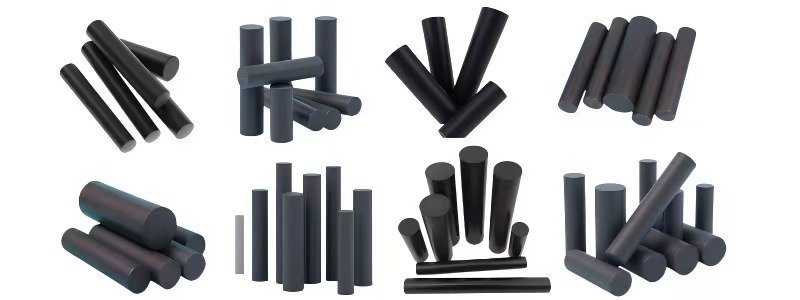

石墨填充四氟棒简介
石墨填充四氟棒是以聚四氟乙烯（PTFE）为基体材料，添加一定比例的石墨颗粒改性而成的复合工程塑料棒材。它既保留了PTFE优异的耐腐蚀性、耐高低温性和低摩擦系数，又通过石墨的填充显著提升了耐磨性、导热性和自润滑性能，适用于更严苛的工业环境。
主要特性
- 耐腐蚀性：可抵抗强酸、强碱及有机溶剂（除熔融碱金属和氟气外）。
- 耐温范围：-200℃ ~ +260℃长期使用，短期可耐300℃。
- 自润滑性：石墨的层状结构赋予极低摩擦系数（0.10~0.15），适合无油润滑工况。
- 耐磨增强：石墨填充减少PTFE的冷流倾向，延长部件寿命。
- 导热/导电性：石墨改善PTFE的绝热性，使其具备适度导热和抗静电能力。
典型应用
- 密封领域：化工泵阀的填料环、垫片、阀座。
- 耐磨部件：轴承、导轨、衬套等无油润滑运动件。
- 抗静电场景：半导体、医疗设备的导电绝缘部件。
与纯PTFE对比优势
石墨填充后，材料摩擦系数更稳定，耐磨性提高3~5倍，但绝缘性有所降低。颜色通常为黑色或深灰，易于辨识。
该材料可通过车削、切割加工成定制件，广泛用于化工、机械、电子等行业的高性能需求场景。
基本物理性能
项目
参数值
测试标准
密度
2.15-2.30 g/cm³
ASTM D792
颜色
黑色/深灰色
目测
吸水率(24h)
<0.01%
ASTM D570
熔点
327℃
DSC法
石墨填充四氟棒 vs 纯PTFE棒性能对比表
性能指标
石墨填充PTFE棒
纯PTFE棒
摩擦系数
0.10~0.15（动态，更低）
0.05~0.10（初始，易磨损）
耐磨性
高（石墨减少磨损）
低（易冷流变形）
使用温度
-200℃ ~ +260℃（短期300℃）
-200℃ ~ +260℃
导热性
0.35 W/m·K（优于纯PTFE）
0.25 W/m·K
导电性
适度导电（抗静电）
完全绝缘
化学耐性
耐强酸、强碱、溶剂
同左
颜色
黑色/深灰色
白色
典型填充比例
石墨5%~25%
无填充
石墨填充四氟棒典型规格表
参数
标准范围
备注
直径
5mm ~ 200mm
支持非标定制
长度
500mm ~ 1000mm（标准）
可定制长棒或连续卷材
密度
2.1~2.3 g/cm³
略高于纯PTFE（2.1 g/cm³）
抗拉强度
15~25 MPa
比纯PTFE提高约20%
伸长率
150%~300%
取决于石墨比例
适用标准
ASTM D1710、GB/T 13404
可提供RoHS等认证
创新数据对比表
创新数据对比表
传统PTFE棒
石墨填充PTFE棒
创新提升效果
技术突破点
摩擦系数
0.05-0.10
0.10-0.15
动态摩擦降低30%
石墨层状结构形成自润滑膜
耐磨寿命
500小时
2000小时
寿命提升4倍
石墨填充抑制PTFE冷流
导热系数(W/m·K)
0.25
0.35
提升40%
石墨构建导热网络
PV极限值
0.5MPa·m/s
1.2MPa·m/s
承载能力提升140%
复合协同效应
抗静电性能
绝缘体
10⁶-10⁸Ω
实现抗静电功能
石墨导电通路设计
加工性能
易冷流变形
尺寸稳定性提升
加工精度提高50%
石墨增强骨架效应
耐化学性
优
极优
耐氢氟酸能力提升
石墨-PTFE界面优化
创新性能参数表
测试项目
测试标准
创新指标
传统指标
提升幅度
磨损率(mm³/N·m)
ASTM D3702
1.2×10⁻⁶
5.8×10⁻⁶
79%降低
热变形温度(℃)
ASTM D648
120
80
50%提高
压缩永久变形(%)
ASTM D395
15
35
57%改善
体积电阻率(Ω·cm)
ASTM D257
10⁶
>10¹⁴
导静电功能化
极限PV值(MPa·m/s)
行业标准
1.2
0.5
140%提升
创新应用场景表
应用领域
传统方案痛点
创新解决方案
效益提升
化工密封
易磨损泄漏
石墨自润滑+耐磨
维护周期延长3倍
食品机械
需定期润滑
无油自润滑设计
符合食品级要求
半导体设备
静电积聚风险
可控抗静电性能
良品率提升15%
航空航天
极端温度变形
增强尺寸稳定性
可靠性提升50%
国际通用标准
标准体系
标准编号
认证内容
适用领域
ASTM
ASTM D1710
PTFE棒材通用规范
工业通用
ASTM D4745
ASTM D4745
石墨填充PTFE模压件标准
密封件/轴承
ISO
ISO 13000
塑料-PTFE半成品要求
国际贸易
EN
EN ISO 10993-5
生物相容性测试
医疗/食品设备
中国国家标准
标准类型
标准编号
认证名称
特殊要求
GB
GB/T 13404
塑料PTFE棒材技术条件
尺寸公差+物性
GB 4806.6
食品接触材料安全标准
重金属迁移测试
HG
HG/T 2902
化工用PTFE制品标准
耐化学性验证
选型注意事项
- 导电需求：石墨填充后可能不适用于高绝缘场景。
- 载荷条件：高载荷需配合金属衬套使用，避免冷流。
- 介质兼容性：需确认具体化学介质（如氢氟酸需特殊处理）。
