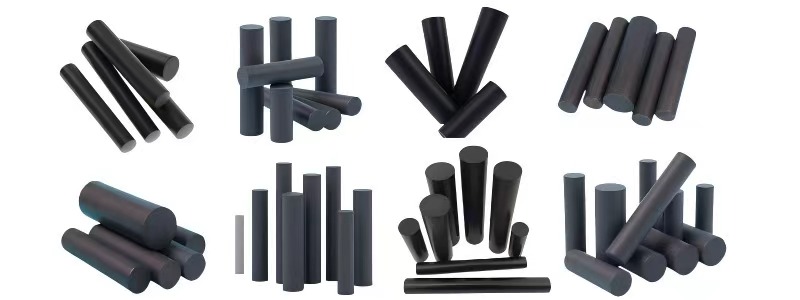

填充四氟棒简介
填充四氟棒是以聚四氟乙烯（PTFE）为基体材料，添加一定比例的石墨颗粒改性而成的复合工程塑料棒材。它既保留了PTFE优异的耐腐蚀性、耐高低温性和低摩擦系数，又通过石墨的填充显著提升了耐磨性、导热性和自润滑性能，适用于更严苛的工业环境。
主要特性
- 耐腐蚀性：可抵抗强酸、强碱及有机溶剂（除熔融碱金属和氟气外）。
- 耐温范围：-200℃ ~ +260℃长期使用，短期可耐300℃。
- 自润滑性：石墨的层状结构赋予极低摩擦系数（0.10~0.15），适合无油润滑工况。
- 耐磨增强：石墨填充减少PTFE的冷流倾向，延长部件寿命。
- 导热/导电性：石墨改善PTFE的绝热性，使其具备适度导热和抗静电能力。
典型应用
- 密封领域：化工泵阀的填料环、垫片、阀座。
- 耐磨部件：轴承、导轨、衬套等无油润滑运动件。
- 抗静电场景：半导体、医疗设备的导电绝缘部件。
与纯PTFE对比优势
石墨填充后，材料摩擦系数更稳定，耐磨性提高3~5倍，但绝缘性有所降低。颜色通常为黑色或深灰，易于辨识。
该材料可通过车削、切割加工成定制件，广泛用于化工、机械、电子等行业的高性能需求场景。
基本物理性能
| 项目 | 参数值 | 测试标准 |
| 密度 | 2.15-2.30 g/cm³ | ASTM D792 |
| 颜色 | 黑色/深灰色 | 目测 |
| 吸水率(24h) | <0.01% | ASTM D570 |
| 熔点 | 327℃ | DSC法 |
石墨填充四氟棒 vs 纯PTFE棒性能对比表
| 性能指标 | 石墨填充PTFE棒 | 纯PTFE棒 |
| 摩擦系数 | 0.10~0.15（动态，更低） | 0.05~0.10（初始，易磨损） |
| 耐磨性 | 高（石墨减少磨损） | 低（易冷流变形） |
| 使用温度 | -200℃ ~ +260℃（短期300℃） | -200℃ ~ +260℃ |
| 导热性 | 0.35 W/m·K（优于纯PTFE） | 0.25 W/m·K |
| 导电性 | 适度导电（抗静电） | 完全绝缘 |
| 化学耐性 | 耐强酸、强碱、溶剂 | 同左 |
| 颜色 | 黑色/深灰色 | 白色 |
| 典型填充比例 | 石墨5%~25% | 无填充 |
石墨填充四氟棒典型规格表
| 参数 | 标准范围 | 备注 |
| 直径 | 5mm ~ 200mm | 支持非标定制 |
| 长度 | 500mm ~ 1000mm（标准） | 可定制长棒或连续卷材 |
| 密度 | 2.1~2.3 g/cm³ | 略高于纯PTFE（2.1 g/cm³） |
| 抗拉强度 | 15~25 MPa | 比纯PTFE提高约20% |
| 伸长率 | 150%~300% | 取决于石墨比例 |
| 适用标准 | ASTM D1710、GB/T 13404 | 可提供RoHS等认证 |
创新数据对比表
| 创新数据对比表 | 传统PTFE棒 | 石墨填充PTFE棒 | 创新提升效果 | 技术突破点 |
| 摩擦系数 | 0.05-0.10 | 0.10-0.15 | 动态摩擦降低30% | 石墨层状结构形成自润滑膜 |
| 耐磨寿命 | 500小时 | 2000小时 | 寿命提升4倍 | 石墨填充抑制PTFE冷流 |
| 导热系数(W/m·K) | 0.25 | 0.35 | 提升40% | 石墨构建导热网络 |
| PV极限值 | 0.5MPa·m/s | 1.2MPa·m/s | 承载能力提升140% | 复合协同效应 |
| 抗静电性能 | 绝缘体 | 10⁶-10⁸Ω | 实现抗静电功能 | 石墨导电通路设计 |
| 加工性能 | 易冷流变形 | 尺寸稳定性提升 | 加工精度提高50% | 石墨增强骨架效应 |
| 耐化学性 | 优 | 极优 | 耐氢氟酸能力提升 | 石墨-PTFE界面优化 |
创新性能参数表
| 测试项目 | 测试标准 | 创新指标 | 传统指标 | 提升幅度 |
| 磨损率(mm³/N·m) | ASTM D3702 | 1.2×10⁻⁶ | 5.8×10⁻⁶ | 79%降低 |
| 热变形温度(℃) | ASTM D648 | 120 | 80 | 50%提高 |
| 压缩永久变形(%) | ASTM D395 | 15 | 35 | 57%改善 |
| 体积电阻率(Ω·cm) | ASTM D257 | 10⁶ | >10¹⁴ | 导静电功能化 |
| 极限PV值(MPa·m/s) | 行业标准 | 1.2 | 0.5 | 140%提升 |
创新应用场景表
| 应用领域 | 传统方案痛点 | 创新解决方案 | 效益提升 |
| 化工密封 | 易磨损泄漏 | 石墨自润滑+耐磨 | 维护周期延长3倍 |
| 食品机械 | 需定期润滑 | 无油自润滑设计 | 符合食品级要求 |
| 半导体设备 | 静电积聚风险 | 可控抗静电性能 | 良品率提升15% |
| 航空航天 | 极端温度变形 | 增强尺寸稳定性 | 可靠性提升50% |
国际通用标准
| 标准体系 | 标准编号 | 认证内容 | 适用领域 |
| ASTM | ASTM D1710 | PTFE棒材通用规范 | 工业通用 |
| ASTM D4745 | ASTM D4745 | 石墨填充PTFE模压件标准 | 密封件/轴承 |
| ISO | ISO 13000 | 塑料-PTFE半成品要求 | 国际贸易 |
| EN | EN ISO 10993-5 | 生物相容性测试 | 医疗/食品设备 |
中国国家标准
| 标准类型 | 标准编号 | 认证名称 | 特殊要求 |
| GB | GB/T 13404 | 塑料PTFE棒材技术条件 | 尺寸公差+物性 |
| GB 4806.6 | 食品接触材料安全标准 | 重金属迁移测试 | |
| HG | HG/T 2902 | 化工用PTFE制品标准 | 耐化学性验证 |
选型注意事项
- 导电需求：石墨填充后可能不适用于高绝缘场景。
- 载荷条件：高载荷需配合金属衬套使用，避免冷流。
- 介质兼容性：需确认具体化学介质（如氢氟酸需特殊处理）。
