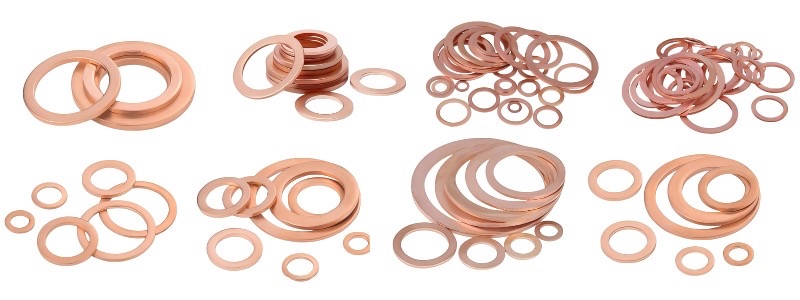

紫铜垫片专业说明
紫铜垫片是由高纯度紫铜（Cu≥99.9%）制成的金属密封元件，凭借其优异的导热性、导电性和塑性变形能力，成为高温高压工况下的首选密封解决方案。本产品采用优质T2紫铜为原料，通过精密加工和特殊处理工艺，确保在各种严苛工况下都能提供可靠的密封性能。
核心优势
1.卓越的物理特性
- 导热系数高达398W/(m·K)，是普通不锈钢垫片的24倍
- 导电率达到100%IACS标准，确保优异的电连接性能
- 塑性变形能力强，压缩率可达30-50%
2. 出色的工况适应性
- 超宽温度范围：-196℃～+600℃（齿形垫片）
- 超高耐压能力：最高可达45MPa（齿形结构）
- 优异的抗氢脆和抗辐射性能
3. 经济实用特性
- 可重复使用3-5次（需中间退火处理）
- 安装简便，推荐螺栓扭矩仅需20-30N·m
- 多种表面处理选项满足不同需求
产品系列
1. 标准平垫片
- 厚度：0.5-3.0mm
- 工作压力：≤25MPa
- 适用于一般中低压工况
2. 齿形垫片
- 齿高0.1-0.3mm
- 工作压力：≤45MPa
- 专为高压高温工况设计
3. **包覆型垫片**
- PTFE或石墨包覆表面
- 耐腐蚀性能显著提升
- 适用于腐蚀性介质环境
典型应用
- 能源电力：汽轮机、锅炉系统密封
- 石油化工：加氢反应器、高压换热器
- 制冷工程：低温管道连接
- 真空设备：高真空腔体密封
- 电子电气：高导电连接部件
质量保证
- 原材料符合GB/T 5231标准
- 尺寸精度达到ISO 9443要求
- 提供多种表面处理选项：
- 镜面抛光（Ra≤0.4μm）
- 镀银处理（接触电阻<0.5mΩ）
- 氧化处理（硬度提升30%）
使用建议
1. 安装前需清洁密封面，确保无杂质
2. 按照推荐扭矩值均匀紧固螺栓
3. 高温工况使用前建议进行退火处理
4. 重复使用次数不超过5次
注：本产品可提供DN15-DN600标准尺寸，同时支持非标定制。最新研发的纳米晶紫铜垫片（晶粒尺寸≤1
基础性能参数
参数项
标准平垫片
齿形垫片
包覆型垫片
测试标准
材质
T2紫铜(Cu≥99.9%)
T2紫铜+表面齿形
T2紫铜+PTFE/石墨包覆
GB/T 5231
工作温度(℃)
-196~+450
-196~+600
-200~+300
ASTM B187
工作压力(MPa)
≤25
≤45
≤15
ASME B16.20
硬度(HB)
35-75
60-95
40-80
ASTM E10
厚度(mm)
0.5-3.0
1.0-5.0
1.5-4.0
ISO 9443
表面粗糙度Ra(μm)
≤1.6
≤3.2
≤0.8
ISO 4287
物理性能对比
性能指标
紫铜垫片
304不锈钢垫片
优势对比
导热系数(W/(m·K)
398
16
24倍↑
导电率(%IACS)
100
2.5
40倍↑
热膨胀系数(10^-6/℃)
17
17.3
相当
抗辐射性
优
良
更优
抗氢脆性
优
差
显著优势
尺寸规格表
公称直径DN
内径(mm)
外径(mm)
标准厚度(mm)
齿形垫片厚度(mm)
15
16
38
1.0
1.5
50
53
102
1.5
2.5
100
108
1658
2.0
4.0
600
620
685
3.0
5.0
300
325
370
2.5
4.0
应用工况对照表
工况条件
推荐类型
技术依据
高压蒸汽(≤45MPa)
齿形垫片
齿形结构增强密封
超低温(-196℃)
退火处理平垫片
保持低温韧性
腐蚀性介质
PTFE包覆型
耐腐蚀保护
高真空环境
镜面抛光平垫片
Ra≤0.4μm
导电要求
标准平垫片
100%IACS
力学性能参数
性能指标
退火态
硬态
测试标准
抗拉强度(MPa)
200-250
300-350
ASTM E8
延伸率(%)
≥40
≥25
ASTM E8
屈服强度(MPa)
60-80
250-300
ASTM E8
疲劳寿命(次)
50,000
30,000
ASTM E606
产品类型
1. 标准平垫片
- 厚度：0.5-3mm
- 适用压力：≤25MPa
2. 齿形垫片
- 密封齿高：0.1-0.3mm
- 适用压力：≤45MPa
3. 包覆型垫片
- PTFE/石墨包覆
- 耐腐蚀性提升
应用领域
- 石油化工：加氢反应器、高压换热器
- 电力设备：汽轮机、锅炉系统
- 制冷工程：低温管道连接
- 真空设备：高真空腔体密封
选型指南
1. 常规工况选用标准平垫片
2. 高压工况选用齿形垫片
3. 腐蚀环境选用包覆型垫片
4. 超高真空环境需进行退火处理
