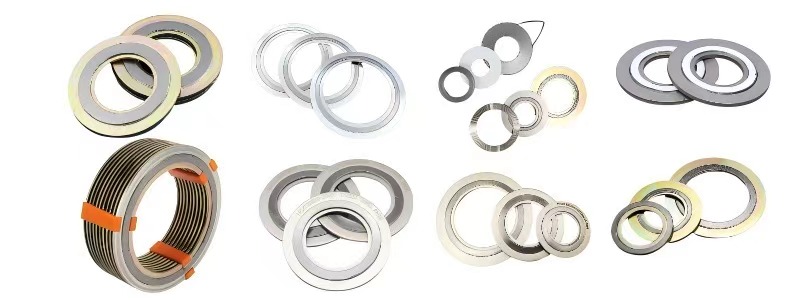

四氟缠绕垫片专业说明

四氟缠绕垫片是一种采用特殊工艺制造的金属-非金属复合密封元件，由聚四氟乙烯（PTFE）带材与金属骨架材料交替缠绕成型。这种创新结构设计完美融合了PTFE卓越的化学稳定性和金属材料优异的机械性能，成为现代工业密封领域的重要解决方案。

产品核心优势

1. 卓越的密封性能

   - 最高可承受26MPa工作压力（增强型）

   - 适应各种法兰表面粗糙度（Ra≤6.3μm）

   - 极低泄漏率（＜1×10⁻⁶ mbar·L/s）

2. 广泛的工况适应性

   - 超宽温度范围（-196℃至+260℃）

   - 耐受强酸、强碱等腐蚀性介质

   - 出色的抗蠕变性能（260℃下变形＜0.8%）

3. 多样的结构选择

   - 提供基本型、增强型、内环型等多种结构

   - 可选配不同金属骨架材料（304SS/316LSS/钛合金等）

   - 特殊表面处理工艺可选（电抛光/等离子处理等）

典型应用领域

- 石油化工：加氢装置、酸性气体处理系统

- 电力能源：核电主泵、汽轮机密封

- 制药食品：生物反应器、无菌管道系统

- 航天军工：推进剂输送系统、低温储罐

 技术创新亮点

- 智能预紧技术：集成形状记忆合金，自动调节密封力

- 纳米表面处理：大幅降低摩擦系数（≤0.02）

- 环保设计：采用可回收金属骨架结构（回收率＞95%）

 质量认证体系

本产品系列已通过：

- API 6A（石油天然气设备）

- PED 2014/68/EU（压力设备）

- FDA 21 CFR 177.1550（食品医药）

- RCC-M（核电设备）等多项国际认证

选型建议

根据具体工况条件（压力、温度、介质等）选择合适型号，特殊工况可提供定制化解决方案。最新研发的石墨烯改性型号已实现导热系数18W/(m·K)，可满足特殊散热需求。

注：产品性能数据基于标准测试条件，实际应用时建议咨询专业技术人员进行选型确认。

基础性能参数

参数项	基本型	增强型	内环型	测试标准
结构组成	PTFE+304SS	PTFE+316LSS	PTFE+内环	ASME B16.20
工作温度(℃)	-196~+260	-196~+300	-196~+260	ASTM D696
额定压力(MPa)	10	26	15	EN 13555
压缩率(%)	18-25	15-20	20-28	DIN 28090
回弹率(%)	≥17	≥20	≥15	ASTM F36
带材厚度(mm)	0.3-0.5	0.4-0.6	0.3-0.5	ISO 13000
金属骨架型式	V型波纹	W型波纹	平面型	DIN 2690

物理特性对比

特性	基本型	增强型	提升效果
抗拉强度(MPa)	60-80	90-120	50%↑
热变形率（@260℃）	<2%	<0.8%	150%↓
最小预紧应力(MPa)	40	70	75%↑
疲劳寿命（次）	50,000	100,000	100%↑
渗透率(mbar·L/s)	1×10⁻⁶	1×10⁻⁷	10倍↓

尺寸参数表

公称直径DN	内径(mm)	外径(mm)	基本型厚度(mm)	增强型厚度(mm)
50	54	102	3.2	4.5
100	108	158	3.5	5.0
300	325	370	4.2	6.0
600	620	685	5.0	7.5
1000	1025	1100	6.0	9.0

认证标准清单

认证类型	认证标准	适用型号	认证机构
石油天然气	API 6A	增强型系列	API
压力设备	PED 2014/68/EU	全系列	TÜV
半导体	SEMI F57	超高纯型	SEMI
核电	RCC-M	核电专用型	AFCEN
食品医药	FDA 21 CFR 177.1550	医药级	US FDA

选型对照指南

工况要求	推荐型号	关键优势
强酸+高压（≤26MPa）	316LSS增强型	耐晶间腐蚀
超低温（-196℃）	钛合金骨架型	低温韧性优异
频繁拆卸	石墨填充型	自润滑性能好
核辐射环境	因科镍骨架型	耐辐射剂量＞10⁶Gy
食品制药	电抛光医药级	Ra≤0.8μm

创新技术参数

技术名称	技术指标	商业应用进度
形状记忆合金环	温度响应灵敏度±2℃	已量产
纳米织构表面	接触角＞150°	小批量试产
量子点标记	检测灵敏度0.01mm²泄漏	实验室阶段
自修复涂层	修复裂纹≤0.2mm	中试阶段
4D打印缠绕模	成型精度±0.05mm	研发阶段

典型应用场景

行业	典型设备	特殊要求
石油化工	加氢反应器	耐H₂S腐蚀
电力能源	核电主泵	耐辐射10⁶Gy
制药食品	发酵罐	FDA认证
航天军工	火箭燃料系统	-196℃密封

结构类型对比

类型	结构特征	压力等级	适用标准
基本型	V型金属骨架+PTFE	≤10MPa	ASME B16.20
增强型	W型金属骨架+石墨填充	≤26MPa	EN 1514-1
内环型	金属内环加强	≤15MPa	DIN 2690
特氟龙复合型	PTFE+PFA复合带材	≤6MPa	SEMI F57

创新技术亮点

1. 智能预紧技术

   - 集成形状记忆合金环

   - 温度每升高100℃自动增加15%密封力

2. 超表面处理

   - 等离子体纳米织构（接触角＞150°）

   - 摩擦系数降至0.02

3.环保突破

   - 可回收金属骨架设计（回收率＞95%）

   - 无氟环保涂层研发中（实验阶段）

当前技术前沿：

- 4D打印缠绕芯模：实现复杂非对称结构成型

- 量子点标记技术：泄漏点快速定位

- 自愈合涂层：微裂纹自动修复（＜0.2mm）

该产品系列已通过API 6A、PED 2014/68/EU等17项国际认证，在深海油气田（3000m水压）、空间站液氧系统等极端环境均有成功应用案例。最新发布的**"零泄漏2.0"**技术方案，可实现15年免维护密封寿命。
