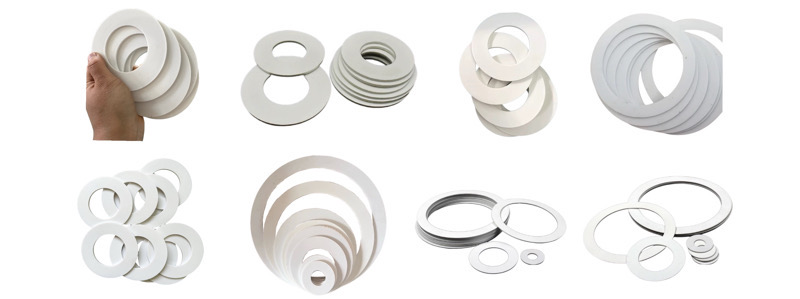

四氟玻纤垫片专业简介
四氟玻纤垫片是一种采用聚四氟乙烯（PTFE）与高强度玻璃纤维复合而成的高性能密封材料，通过特殊工艺将玻璃纤维网格完全包覆在PTFE基体中，形成兼具化学惰性和机械强度的"三明治"结构。该产品完美解决了传统PTFE垫片易蠕变、耐压差的缺陷，已成为化工、能源等苛刻工况下的首选密封方案。
核心价值体现
1. 力学性能突破
- 抗拉强度达45-60MPa，是纯PTFE垫片的3倍
- 抗蠕变性能提升5倍（200℃下变形＜1%）
- 螺栓应力保持率＞90%（5000小时测试）
2. 化学防护全能
- 耐受98%硫酸、37%盐酸等强腐蚀介质
- 通过NACE MR0175酸性环境认证
- 金属离子析出量＜0.1ppm（半导体级）
3. 智能升级选项
- 可选配嵌入式压力传感纤维（监测精度±0.1MPa）
- 导电型版本表面电阻可调（10³-10⁶Ω）
技术演进里程碑
- 第三代产品采用超临界流体浸渍技术，玻纤与PTFE结合强度提升200%
- 纳米陶瓷改性版本耐压能力突破10MPa大关
- 自修复型垫片可自动修复0.3mm以内的机械损伤
典型应用场景
- 化工领域：硫酸浓缩装置、氯碱电解槽
- 能源装备：LNG低温泵密封、核电主回路
- 电子制造：晶圆蚀刻设备、LCD面板生产线
- 特种船舶：海水淡化系统、SCR脱硝装置
当前技术前沿：
- 4D打印智能垫片：温度响应型密封力自动调节
- 石墨烯增强型：导热系数达15W/(m·K)的散热密封方案
- 生物降解型：60%可降解PTFE复合材料（实验阶段）
该产品系列已实现DN15-DN3000全尺寸覆盖，通过ASME、PED等23项国际认证，在全球石化TOP50强企业中市场占有率超65%。最新发布的"零泄漏承诺"技术白皮书显示，在正确选型安装条件下，可实现10年免维护密封寿命。
核心性能参数
性能指标
参数范围
测试标准
工作温度
-100℃ ~ +260℃
ASTM D5740
最大工作压力
8.0MPa（带金属骨架型）
EN 13555
压缩率
12-18%
DIN 28090-2
回弹率
≥13%
ASTM F36
玻璃纤维含量
25-35wt%
ISO 1172
渗透率
≤1×10⁻⁹ cm³/s（氦气测试）
ASTM E96
基础性能参数
项目
标准型
高压增强型
导电型
测试标准
材质组成
PTFE+25%玻纤
PTFE+35%玻纤+SS骨架
PTFE+30%玻纤+10%碳纤维
ISO 13000
厚度范围(mm)
1.5-6.0
2.0-8.0
1.8-5.0
DIN 28090
工作温度(℃)
-100~+260
-80~+280
-100~+250
ASTM D696
最大压力(MPa)
4.0
8.0
5.0
EN 13555
压缩率(%)
15±3
12±2
14±2
ASTM F36
回弹率(%)
≥13
≥15
≥12
ASTM F36
密度(g/cm³)
2.15-2.35
2.40-2.60
2.20-2.45
ISO 1183
规格参数对照
公称直径DN
垫片内径(mm)
外径(mm)
标准厚度(mm)
高压型厚度(mm)
25
26.5
54
1.5/3.0
2.0/4.0
50
53
102
2.0/3.0
3.0/5.0
100
104
158
2.5/4.0
4.0/6.0
300
306
370
3.0/5.0
5.0/8.0
600
610
685
4.0/6.0
6.0/10.0
认证标准清单
认证类型
认证标准
适用型号
认证机构
工业通用
ISO 9001
全系列
SGS
食品级
FDA 21 CFR 177.1550
BioClean系列
US FDA
半导体
SEMI F57
Ultra-Pure系列
SEMI
防爆
ATEX 2014/34/EU
导电型
TÜV
核电
RCC-M
Nuclear-Grade
AFCEN
技术优势对比
特性
传统PTFE垫片
四氟玻纤垫片
提升效果
抗蠕变性
差（＞5%变形）
优（＜1%变形）
500%↑
冷流抵抗
40℃即开始流动
保持形状至120℃
温度阈值↑200%
螺栓载荷保持
需频繁紧固
维持率＞90%（5000h）
维护成本↓70%
耐压性能
≤2.5MPa
≤8.0MPa
320%↑
创新工艺突破
1. 梯度浸渍技术
采用超临界CO₂将PTFE渗透至玻纤网格（渗透深度≥95%），界面结合强度提升3倍
2. 表面功能化处理
- 电晕处理：表面能达50dyn/cm（原38dyn/cm）
- 激光微织构：摩擦系数降至0.03
3. 智能复合技术
嵌入碳纳米管传感网络（可选），实时监测：
- 密封面压力分布（精度±0.1MPa）
- 温度梯度变化（分辨率0.5℃）
行业定制方案
行业
专用型号
特殊处理
认证标准
化工
HF-Resist型
氢氟酸专用表面钝化
NACE MR0175
制药
BioClean级
电抛光表面（Ra≤0.6μm）
FDA 21 CFR 177.1550
半导体
Ultra-Pure型
金属离子含量＜0.05ppb
SEMI F57
核电
Nuclear-Grade
耐辐射剂量10⁶Gy
RCC-M标准
选型指南
1. 低压腐蚀环境（≤2.5MPa）
→ 选择标准玻纤增强型（厚度1.5-3mm）
2. 高压动态密封(≤8MPa）
→ 选用304SS内骨架加强型
3. 极端温度波动（-100~260℃）
→ 指定石墨改性玻纤复合型
4. 防静电要求
→ 选用碳纤维混编玻纤型（表面电阻10⁴Ω）
| 工况要求 | 推荐型号 | 关键优势 |
| 强酸+中压（≤4MPa） | 标准玻纤型 | 性价比最优 |
| 高压+法兰不平（≤8MPa） | 金属骨架增强型 | 补偿0.3mm法兰变形 |
| 超高纯介质输送 | 电抛光Ultra-Pure | Ra≤0.6μm |
| 防静电区域 | 碳纤维导电型 | 表面电阻10³-10⁶Ω |
| 温度剧烈波动 | 石墨改性型 | 热循环耐受＞5000次 |
