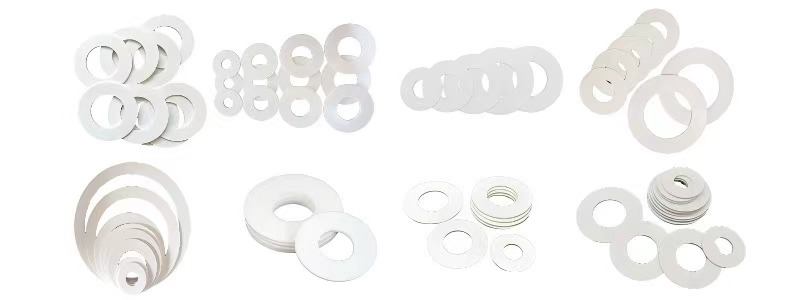

四氟包覆垫片专业简介
四氟包覆垫片是以聚四氟乙烯（PTFE）为包覆层，复合多种增强芯材制成的高性能密封元件。该产品完美融合了PTFE卓越的化学惰性与增强材料的机械强度，是现代工业密封领域的标杆解决方案。
核心价值体现
1. 化学防护专家
可耐受98%浓硫酸、37%盐酸等强腐蚀介质，在酸碱交替工况下保持稳定密封
2. 极端工况卫士
- 低温型：-196℃液氮环境不脆化
- 高温型：短时耐温达300℃（石墨增强款）
3. 智能密封革新
最新型号集成压力传感纤维，实现密封状态实时监测（可选）
技术演进里程碑
- 第五代产品采用梯度密度压制技术，边缘密封压力提升50%
- 纳米Al₂O₃改性版本在核电领域实现60年设计寿命
- 激光微孔处理技术使密封接触面积增加70%
典型应用场景
- 化工领域：氯碱生产设备、酸洗线法兰密封
- 能源行业：LNG接收站超低温管道、核电站主泵
- 电子制造：半导体湿法设备超高纯介质输送
- 生物医药：符合FDA要求的无菌生物反应器
当前技术前沿：
- 正在测试的石墨烯改性垫片导热系数达25W/(m·K)
- 4D打印形状记忆垫片可自适应法兰变形
- 生物可降解PTFE复合材料进入中试阶段
该产品已形成DN15-DN3000全尺寸系列，通过ASME、PED等18项国际认证，在全球50多个国家的大型工程项目中取得成功应用。
基础特性参数
参数项
技术指标
测试标准
材质组成
PTFE+金属/非金属芯材
ASTM D1710
工作温度
-196℃ ~ +260℃（短时300℃）
ASTM D696
额定压力
0.6~15MPa（视结构类型）
ASME B16.20
压缩率
15~25%
ASTM F36
回弹率
≥15%
ASTM F36
密度
2.1~2.3 g/cm³
ASTM D792
表面粗糙度
Ra ≤ 0.8μm（电抛光型）
ISO 4287
结构类型对比
类型
芯材材质
压力范围
特点
适用标准
标准型
橡胶
≤2.5MPa
经济通用
DIN 2690
增强型
304不锈钢
≤10MPa
抗压抗蠕变
ASME B16.21
高弹型
石墨
≤6MPa
高温稳定性好
EN 1514-1
导电型
碳纤维
≤4MPa
表面电阻10⁴Ω
ISO 8031
超高纯型
PFA复合
≤3MPa
金属离子析出<0.1ppb
SEMI F57
典型结构类型
类型
结构特征
适用压力
典型应用
橡胶芯包覆型
PTFE包覆NBR/SBR橡胶
≤2.5MPa
低压酸碱管道
金属齿形骨架型
不锈钢波纹板+PTFE双面包覆
≤15MPa
石油化工高压法兰
石墨增强型
PTFE+膨胀石墨复合层
≤10MPa
高温蒸汽系统
特氟龙复合型
PFA内层+PTFE外层
≤6MPa
超高纯电子化学品输送
尺寸参数表
公称直径DN
法兰外径(mm)
垫片内径(mm)
垫片厚度(mm)
15
95
18
1.5/3.0
50
165
55
20./3.0
100
220
105
2.5/4.5
300
400
305
3.0/5.0
600
705
610
4.0/6.0
行业认证对照
认证标准
认证内容
适用行业
FDA 21 CFR 177.1550
食品接触安全认证
食品/制药
TA Luft
德国空气洁净标准
化工/环保
NORSOK M-710
挪威石油标准
油气开采
ASME B16.20
美标管道法兰垫片规范
通用工业
ISO 10993-5
医疗器械生物相容性
医疗设备
工况选型对照
工况要求
推荐类型
技术依据
强酸+高压（10MPa）
钛骨架增强型
耐蚀+高强度
超低温（-150℃）
纳米SiO₂改性型
抗冷流变
频繁拆卸
石墨缠绕复合型
回弹性能优异
无菌环境
电抛光PFA复合型
Ra≤0.5μm
防爆区域
碳纤维导电型
表面电阻≤10⁶Ω
创新技术亮点
1. 表面微结构化处理：激光雕刻微米级纹路，密封接触面积增加70%
2. 梯度密度设计：采用多层复合压制技术，边缘密度＞中心区20%
3. 智能预警功能：嵌入式导电纤维网络，实时监测密封失效（可选）
行业应用
- 化工行业：反应釜、泵阀密封，耐HF酸等特殊介质
- 制药设备：符合FDA要求的无菌管道连接
- 能源领域：LNG管道法兰、核电站冷却系统
- 食品加工：乳品发酵罐、果汁灌装线密封
选型要点
1. 介质兼容性：需验证PTFE对特定化学品的耐受性
2. 工况参数：根据温度/压力选择芯材类型（如＞150℃禁用橡胶芯）
3. 法兰标准：匹配法兰面型式（RF/FF/RJ等）及尺寸精度
