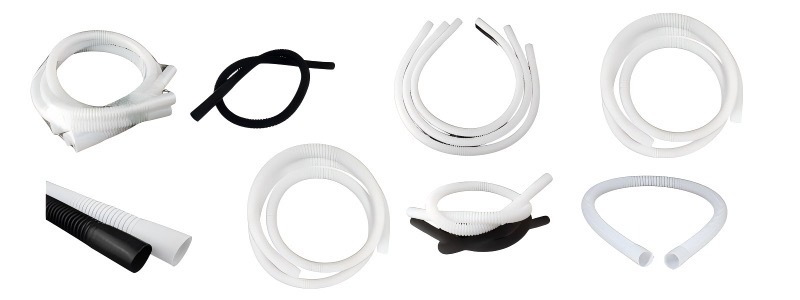

四氟波纹管简介
四氟波纹管是以聚四氟乙烯（PTFE）为主要原料，通过特殊加工工艺制成的柔性管道制品。其独特的波纹结构设计，使其兼具PTFE材料的优异化学稳定性和出色的机械柔韧性，成为工业领域关键的功能性部件。
核心优势
- 卓越的化学惰性：可耐受包括王水、氢氟酸在内的绝大多数强腐蚀性介质
- 宽广的温域表现：-200℃至+260℃范围内保持性能稳定，瞬间耐温可达300℃
- 出色的物理特性：摩擦系数低至0.04，表面能仅18.5mN/m，具有优异的不粘性
- 灵活的结构设计：波纹构造赋予管道优异的伸缩补偿能力（轴向补偿量可达1/3管长）
典型应用
- 化工领域：酸碱输送系统、反应釜排气管道
- 电子行业：半导体湿法设备工艺管路
- 能源装备：燃料电池气体输送管路
- 医疗设备：内窥镜器械传动套管
技术进展
最新开发的纳米改性四氟波纹管，通过引入碳纳米管增强体系，使产品抗拉强度提升300%，爆破压力达到2.5MPa，同时保持原有的化学稳定性。部分高端型号已实现导电/抗静电功能的定制化开发。
该产品严格遵循ISO 10993医疗器材生物相容性标准，并通过FDA 21 CFR 177.1550认证，满足不同行业的合规性要求。
关键参数表
类别
参数/特性
说明
基础材料
聚四氟乙烯（PTFE）或改性PTFE
可添加玻璃纤维、碳纤维等增强材料
温度范围
-200℃ ~ +260℃（短时300℃）
低温不脆化，高温不分解
耐压等级
0.1~0.3MPa（普通型）
1.0MPa以上（增强型） 增强型采用金属丝网或纤维内衬
耐腐蚀性
耐强酸、强碱、有机溶剂
不适用熔融碱金属、氟气等极端介质
波纹结构
U型、V型、Ω型
波数、波高可定制（如4~20波）
通径范围
DN6 ~ DN200
特殊尺寸可定制
颜色
白色（标准）、黑色（导电改性）
黑色款含碳粉，抗静电
认证标准
FDA、USP Class VI（医疗/食品级）
符合半导体行业SEMI F57标准
应用场景对比表
行业
典型应用
特殊要求
推荐类型
化工
腐蚀性流体输送、反应釜管路
耐压、耐温波动
增强型（金属网衬里）
半导体
高纯化学品传输、CMP设备
超低析出、无金属离子污染
高纯度PTFE+PFA复合
医疗
制药导管、手术设备连接
生物相容性、灭菌耐受
FDA认证医疗级
食品
饮料/乳品输送管道
无毒、易清洁
白色光滑内壁
航空航天
燃油系统、液压管路
轻量化、耐低温（-100℃以下）
薄壁增强型
选型对照表
需求
适用类型
示例型号参考
常规腐蚀介质低压输送
单层PTFE波纹管
PTFE-BW-15（DN15）
高压/振动环境
不锈钢丝增强波纹管
PTFE-SS-25（DN25）
超高纯度化学品
电抛光内壁+PFA衬层
PTFE-EP-10（DN10）
抗静电需求
碳粉填充导电波纹管
PTFE-CB-50（DN50）
频繁弯曲场景
高柔韧性改性PTFE（波距≤5mm）
PTFE-FL-8（DN8）
材料安全认证
标准体系
认证内容
适用领域
FDA 21 CFR 177.1550
美国食品药品监督管理局对PTFE材料的安全认证
食品接触、医疗器械
EU 10/2011
欧盟食品接触材料法规
食品加工设备
USP Class VI
美国药典医用塑料生物反应测试
制药、医疗植入器械
行业专用认证
标准编号
认证要求
应用行业
SEMI F57
半导体设备用PTFE部件洁净度标准
半导体制造
ISO 10993
医疗器械生物相容性测试系列标准
医疗植入设备
DIN EN 1337-9
欧洲建筑用抗震补偿器标准
化工管道系统
材料创新技术
技术名称
技术突破
性能提升
应用场景
纳米复合增强技术
添加碳纳米管/石墨烯（0.5-3wt%）
抗拉强度↑200%
导热系数↑150% 高压化工管道
燃料电池双极板 多孔结构改性技术
发泡PTFE微孔控制（孔径10-100μm）
重量减轻30%
柔韧性提升50% 医疗导管
航空航天轻量化部件 导电功能化技术
碳纤维/金属粉体复合（表面电阻10³-10⁶Ω）
消除静电积聚
电磁屏蔽效能＞60dB 半导体洁净室
防爆环境
结构创新设计
设计类型
技术特征
优势
典型产品
多层复合波纹结构
内层PFA+中层PTFE+外层增强纤维
耐压2.5MPa
渗透率降低90% 超高纯化学品输送系统
智能形变波纹结构
形状记忆合金丝编织增强
温度自适应形变
补偿效率提升70% 航天器热管理系统
微型集成波纹单元
3D打印制备亚毫米级波纹结构（精度±0.01mm）
实现复杂流道设计
体积缩小80% 微流控芯片
人工血管支架
制造工艺突破
- 激光辅助成型技术：
采用CO₂激光精确控制波纹成型（加工速度提升5倍，壁厚偏差＜±0.05mm）
- 等离子体表面处理：
通过Ar/O₂等离子体刻蚀（表面能提升至50mN/m），实现与金属/塑料的可靠粘接
- 连续挤出缠绕工艺：
实现超长（＞50m）波纹管一体化成型，消除传统分段焊接缺陷
