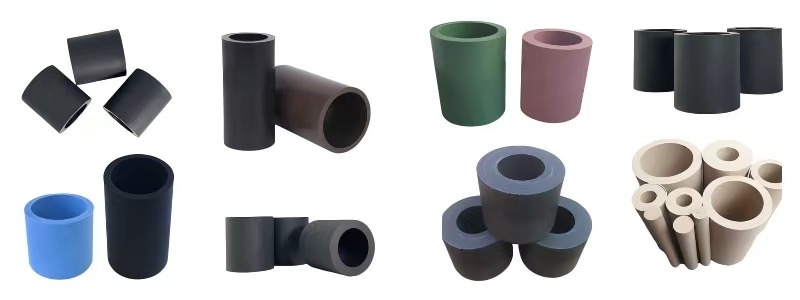

产品概述

PTFE填充管是在纯PTFE基材中添加功能性填料（如玻纤、石墨、碳纤维等）制成的增强型管材，兼具PTFE的化学惰性和填料的机械增强特性，适用于高压、高耐磨等严苛工况的流体输送系统。





核心特性

特性	技术参数	性能优势
耐温性	-200℃ ~ +260℃（短时300℃）	适应温度剧变
耐压性	爆破压力最高达15MPa（Φ25mm管)	比纯PTFE管提升3倍承压能力
耐磨性	磨损量＜0.01g/1000转（CS17轮）	寿命比橡胶管延长8倍
导热性	0.5~2.5 W/(m·K)（视填料类型）	避免局部过热



填料类型与性能

填料类型	添加比例	关键提升	典型应用
玻璃纤维	15~25%	抗弯强度↑200%	高压液压管路
石墨	5~15%	导热系数↑5倍	换热器导管
碳纤维	10~20%	PV值↑300%	高转速设备润滑管路
青铜粉	20~40%	抗压强度↑400%	重型机械液压系统
二硫化钼	3~8%	摩擦系数↓40%	无油润滑系统



产品规格

参数	标准范围	特殊定制
内径	Φ3~200mm	Φ1~500mm
壁厚	1~10mm	0.5~20mm
长度	1~6m/根	可连续卷制（最长50m)
公差等级	±0.1mm（精密级）	±0.05mm（超高精度）





行业应用方案

1 化工领域

- 强酸输送：98%硫酸管路（石墨填充，耐温200℃）

- 案例：替代哈氏合金管，成本降低60%，寿命达8年

2 能源装备

设备类型	解决方案	技术指标
核电站二回路	三层玻纤增强管	耐辐射＞10⁶rad
燃气轮机	碳纤维+铜粉复合管	耐温550℃/5000h

3 半导体制造

  - 特气输送系统：

  - 内表面Ra≤0.2μm

  - 金属离子＜0.1ppb

  - 通过SEMI F57认证





加工与连接

1 加工工艺

- 热成型：380℃模压（±5℃控温）

- 焊接：需专用PFA焊条（强度≥母材80%）

- 表面处理：钠萘活化后粘接强度＞5MPa

2 连接方式

类型	适用压力	特点
法兰连接	≤15MPa	需PTFE包覆螺栓
卡箍快装	≤6MPa	安装效率提升70%
热熔焊接	≤10MPa	无泄漏隐患





 与传统管材对比



对比项	PTFE填充管	不锈钢管	橡胶软管
耐腐蚀性	★★★★★	★★☆☆☆（怕氯离子）	★★☆☆☆
重量	0.9~1.5g/cm³	7.9g/cm³	1.2~1.8g/cm³
维护成本	10年免维护	需定期防腐处理	2年更换
综合成本	★★★☆☆	★★☆☆☆（特殊合金昂贵）	★★★★★（频繁更换）







 选型速查表



工况	推荐类型	技术依据
10MPa液压油	25%玻纤+铜粉填充	环向应力＞30MPa
180℃浓硫酸	石墨填充（壁厚≥3mm）	渗透率＜0.01g/m²·day
食品级输送	纯PTFE内衬+玻纤增强	FDA 21 CFR 177.1550认证
高洁净特气	超精密级碳纤维填充	颗粒释放＜100个/m³







质量认证

标准	检测项目	合格指标
ASTM D543	化学稳定性	重量变化＜1%（168h）
ISO 10931	长期静液压强度	20℃/50年预测强度≥8MPa
GB/T 17219	卫生性能	萃取物＜0.1mg/dm²
