产品概述

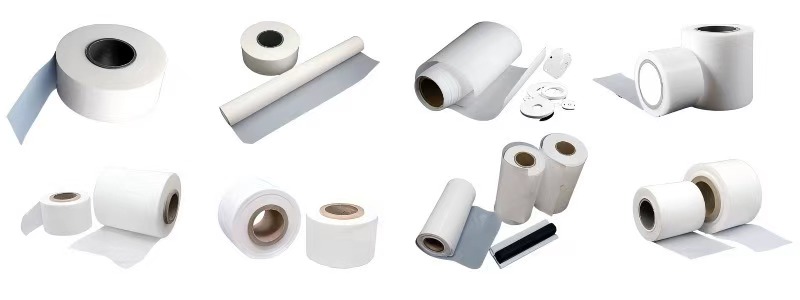

PTFE薄膜是通过悬浮聚四氟乙烯树脂经模压、烧结、车削等工艺制成的超薄材料，厚度范围0.01mm-1mm，兼具PTFE的化学惰性和薄膜材料的柔韧性，是高端密封、绝缘和过滤领域的核心功能材料。





核心特性

特性	技术参数	性能优势
厚度范围	0.01-1mm（±0.005mm精度）	适应不同封装需求
耐温性	-200℃ ~ +260℃（短时300℃）	宽温域稳定性
介电强度	100-200kV/mm（0.1mm厚）	超高压绝缘首选
透气率	0.1-10L/m²·day（膨体膜）	选择性透气
摩擦系数	0.04-0.08	自润滑特性显著





 产品分类



类型	工艺特征	典型应用
车削膜	纯PTFE烧结后车削，厚度≥0.1mm	密封垫片、阀片
定向拉伸膜	双向拉伸成型，厚度0.01-0.2mm	电容器介质、高频覆铜板
膨体膜(ePTFE)	微孔结构，孔隙率30-90%	用透气膜、空气过滤
复合膜	铝箔/无纺布等复合	防腐衬里、电磁屏蔽





 关键性能参数



参数	测试标准	典型值
拉伸强度	ASTM D882	纵向30-50MPa，横向20-40MPa
热收缩率	IPC-TM-650	＜1%（260℃/30min）
孔径分布	ASTM F316	0.1-10μm（膨体膜）
表面电阻	ASTM D257	＞10¹⁶Ω（绝缘型）





 应用领域

1 电子电气

- 高频基材：5G天线用覆铜板（介电常数2.1）

- 绝缘屏障：高压电缆绕包膜（耐压＞100kV）

- 案例：某特高压项目使用0.05mm膜替代传统材料，体积缩小40%

2 医疗防护



产品类型	性能要求	解决方案
手术防护膜	透气量＞5L/m²·s	25μm膨体膜+拒水处理
人工血管	孔隙率60±5%	梯度孔径ePTFE膜

 3 工业密封

- 法兰密封：0.1-0.5mm车削膜（替代石棉垫片）

- 动态密封：石墨填充膜（PV值达0.5MPa·m/s）





 加工指南

1 分切技术

- 激光切割：精度±0.01mm（适合精密电子件）

- 超声裁切：无毛边（医疗制品专用）

- 最大幅宽：1500mm（可拼接）

2 复合工艺



对比项	PTFE膜	PE膜	PI膜
耐温性	-200~260℃	-60~80℃	-269~400℃
介电损耗	0.0002（1MHz）	0.001	0.002
成本	★★★☆☆	★★★★★	★★☆☆☆
寿命	10-15年	2-3年	8-10年





 选型速查表



工况	推荐类型	技术依据
高频电路基板	12μm定向拉伸膜	介电常数2.1，损耗角0.0002
强腐蚀密封	0.5mm车削膜+石墨填充	耐98%硫酸，PV值0.3MPa·m/s
医用透气包装	50μm膨体膜	透气量10L/m²·day，阻菌率100%
电磁屏蔽	铝箔复合膜（厚度0.1+0.02）	屏蔽效能＞60dB（1GHz）





创新应用

1 智能薄膜

- 嵌入式纳米线传感器（监测应力/温度）

- 参数范围：

  - 压力传感：0-10MPa

  - 温度传感：-50~300℃

2 环保型

- 可回收再加工（回收率＞85%）

- 生物降解改良型（户外使用周期可控）





认证标准

标准	适用类型	关键指标
UL 94	电子电气用	V-0阻燃等级
ISO 10993	医用级	细胞毒性≤1级
GB/T 13519	包装用	透湿量＜5g/m²·24h
