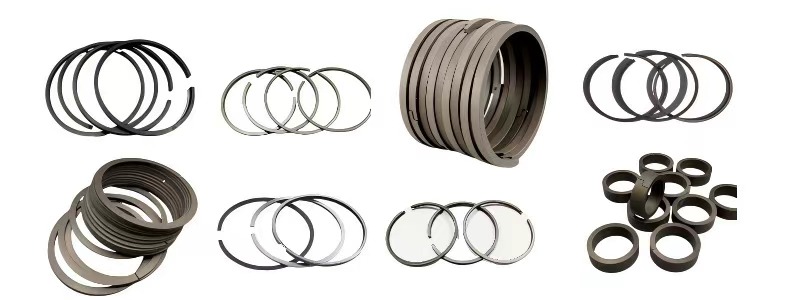

产品定义与核心功能
- 磨损防护：隔离金属直接接触（磨损率<0.01mm/100km）
材料科技演进
2.1 基础材料特性
参数
纯PTFE
改性PTFE
测试标准
密度(g/cm³)
2.14-2.20
2.20-2.30
ASTM D792
抗压强度(MPa)
12-18
25-40
ISO 604
PV极限值(MPa·m/s)
0.05
0.35-0.50
ASTM D3702
2.2 先进改性技术
- 纳米增强型：添加5-8%纳米氧化铝，耐磨性提升300%
- 碳纤维复合：15%短切碳纤维填充，导热系数提高至5W/(m·K)
- 多层结构
工程应用深度解析
3.1 液压系统解决方案
- 超高压应用（≥50MPa）：
- 采用钢背复合结构
- 预紧力设计（过盈量0.3-0.5%）
- 案例：盾构机液压缸（使用寿命＞8000小时）
- 低温工况（-60℃）：
- 特殊弹性体改性
- 动态密封测试（500万次循环）
3.2 半导体设备专用**
- 洁净室级：
- 表面粗糙度Ra≤0.1μm
- 离子析出量<1ppb
- 应用：光刻机晶圆载台导向
创新结构设计
结构类型
示意图特征
优势领域
阶梯式
多级压力缓冲槽
冲击载荷场合
螺旋油槽式
45°斜纹储油沟
高速往复运动
分体式
三瓣式组合结构
超大直径缸体
行业标准对照
标准体系
关键指标要求
检测方法
ISO 3601
压缩永久变形≤15%
70℃×24h老化测试
DIN 3771
动态泄漏量≤0.1ml/min
100km往复测试
GB/T 2879
径向力衰减≤20%
500万次疲劳试验
前沿发展方向
- 智能感知型：嵌入MEMS传感器实时监测磨损
- 自修复型：微胶囊润滑剂自动释放技术
- 生物兼容型：用于医疗机器人关节导向
材料科学深度解析
1.1 分子结构特性
- 独特的碳-氟键结构（键能485kJ/mol）
- 结晶度60-80%（通过淬火工艺可调控）
- 分子量范围：10^6-10^7 g/mol（超高分子量型号）
1.2 改性技术矩阵
填充材料
添加量(wt%)
性能提升方向
典型应用场景
玻纤
15-25
刚度↑300%
工程机械
石墨
5-15
导热↑5倍
高散热轴承
MoS₂
3-8
摩擦系数↓40%
真空环境
聚酰亚胺
10-20
耐温↑至320℃
航空航天
1.3 纳米复合材料
- 石墨烯改性（0.5-2%添加量）：
- 抗蠕变性能提升8倍
- 导热各向异性（轴向/径向比达10:1）
精密制造工艺
2.1 加工技术对比
工艺类型
精度(μm）
表面Ra(μm)
适用尺寸范围
模压烧结
±50
0.8-1.6
Φ5-500mm
数控车削
±5
0.2-0.4
Φ20-2000mm
等静压
±10
0.4-0.8
Φ3-300mm
2.2 表面处理技术
- 等离子活化（提高粘结性）
- 激光微织构（摩擦系数降低至0.02）
- 离子注入（表面硬度达HV800）
智能监测系统
5.1 嵌入式传感方案
| 传感器类型 | 传感器类型 | 精度 | 安装方式 |
| MEMS应变片 | 径向力 | ±1% | ±1% |
| RFID标签 | 磨损量 | 0.1mm | 表面贴合 |
| 光纤光栅 | 温度 | 0.5℃ | 埋入式 |
标准认证体系
国际认证要求
认证
测试项目
通过标准
FDA
萃取试验
≤0.1mg/cm²
REACH
SVHC筛查
205项未检出
UL
阻燃测试
V-0等级
应用领域详解
聚四氟乙烯（PTFE）导向环应用领域详解
1. 工程机械领域
（1）液压系统核心部件
- 挖掘机主液压缸导向环- 装载机铲斗油缸支撑环- 推土机转向机构导向套
（2）典型应用案例
- 三一SY365挖掘机：采用增强型PTFE导向环，使用寿命达8000小时
- 徐工XG210装载机：在-40℃极寒环境下仍保持良好弹性
2. 汽车制造行业
（1）关键应用位置
- 汽车减震器导向环- 转向系统支撑环- 自动变速箱推力垫片
（2）技术突破
- 特斯拉Model 3减震器：采用石墨填充PTFE导向环，摩擦系数降低至0.05
- 比亚迪混动车型：使用玻纤增强导向环，耐温性能提升至150℃
3. 航空航天领域
（1）特殊应用场景
- 飞机起落架缓冲装置- 航天器液压作动筒- 卫星太阳能板展开机构
（2）性能要求
- 满足MIL-P-46183标准- 真空环境下挥发物含量＜0.1%- 耐辐射剂量＞10⁶rad
4. 医疗设备行业
（1）主要应用产品
- 医用CT机滑环组件- 手术机器人关节导向- 人工关节衬垫
（2）特殊认证
- 通过ISO 10993生物相容性测试- 符合USP Class VI标准- 获得FDA 510(k)认证
5. 能源装备领域
（1）风电设备
- 变桨轴承导向环- 偏航系统支撑环- 发电机密封组件
（2）核电设备
- 反应堆控制棒导向环- 主泵机械密封- 蒸汽发生器支撑件
6. 半导体制造
（1）关键应用点
- 光刻机晶圆载台- 真空机械手导向- 蚀刻设备密封环
（2）洁净要求
- 颗粒释放量＜100个/m³- 金属离子含量＜1ppb- 表面粗糙度Ra＜0.2μm
7. 食品加工行业
（1）主要应用设备
- 灌装机导向柱- 包装机密封环- 杀菌釜支撑件
（2）安全认证
- 符合FDA 21 CFR 177.1550- 通过EU 10/2011认证- 满足NSF/ANSI 51标准
8.轨道交通
（1）关键应用部件
- 高铁转向架减震器- 地铁车门导向环- 动车组液压制动系统
（2）运行数据
- 京沪高铁应用案例：累计运行500万公里无更换- 上海地铁16号线：噪音降低15分贝
10. 船舶制造
（1）主要应用位置
- 舵机液压导向- 舱门密封系统- 推进器轴承
（2）特殊处理
- 防海水腐蚀镀层- 防生物附着处理- 耐压性能＞20MPa
注：以上应用均需根据具体工况参数进行选型设计
